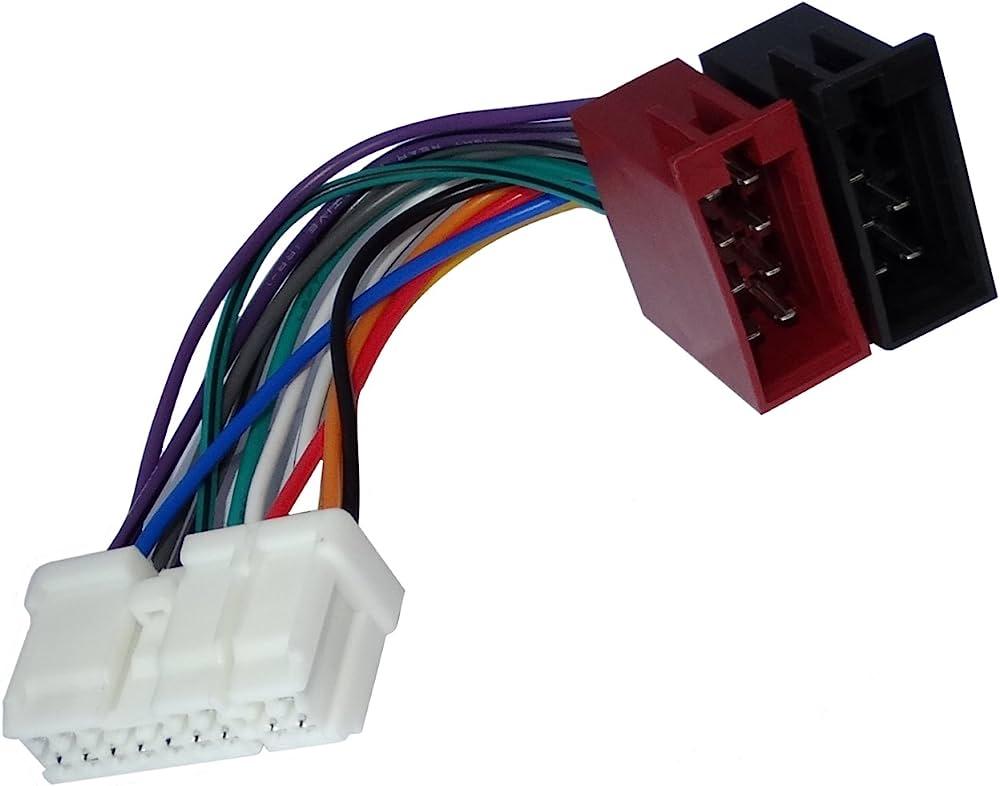

Prise ISO et raccordement

Couleur Alimentation	Signification
Rouge	+ après contact
Bleu	alimentation antenne "remote"
Rose	radio mute
Jaune	alimentation permanent
Orange	eclairage façade
Noir	masse
Couleur Haut Parleur	Signification
Blanc	Avant Gauche +
Blanc liseret noir	Avant Gauche -
Gris	Avant Droite +
Gris liseret noir	Avant droite -
Vert	Arrière Gauche +
Vert liseret noir	Arrière Gauche -
Violet	Arrière Droite +
Violet liseret noir	Arrière Droite -
