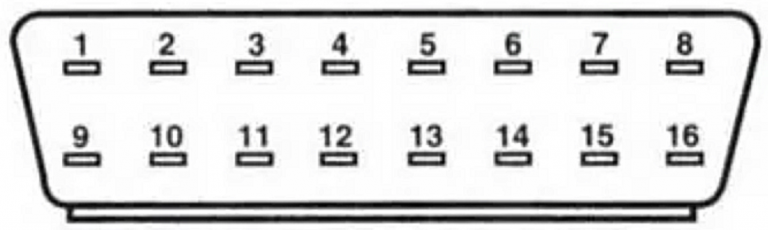

OBD 2 Connecteur
| Broche 1 | Spécifique au fabricant |
| Broche 2 | SAE J1850 bus +ve |
| Broche 3 | Spécifique au fabricant |
| Broche 4 | Masse du châssis |
| Broche 5 | Masse de signal |
| Broche 6 | Bus de données CAN, haut – ISO 15765-4 |
| Broche 7 | Ligne K – ISO 9141-2/ISO 14230-4 |
| Broche 8 | Spécifique au fabricant |
| Broche 9 | Spécifique au fabricant |
| Broche 10 | SAE J1850 bus-ve |
| Broche 11 | Spécifique au fabricant |
| Broche 12 | Spécifique au fabricant |
| Broche 13 | Spécifique au fabricant |
| Broche 14 | Bus de données CAN, faible – ISO 15765-4 |
| Broche 15 | Ligne L – ISO 9141-2/ISO 14230-4 |
| Broche 16 | Batterie positive |
